As conexões galvanizadas MECH são produzidas através da fundição de ferro maleável preto, especificado na norma ABNT NBR 6590 e galvanizadas à fogo através de zincagem por imersão a quente conforme ABNT NBR 6323.
As conexões MECH, são produzidas e inspecionadas em conformidade com as especificações das normas ABNT NBR 6943:2000, ISO 49 e EN 10242.
As roscas de vedação são produzidas em conformidade com a NBR NM-ISO 7-1.
As conexões de ferro maleável MECH, são projetadas e ensaiadas de tal forma a suportarem, na temperatura ambiente, pressões internas de 10Mpa.
As conexões galvanizadas MECH, se aplicam para o uso na condução de fluidos sob a pressão máxima de serviço de 2,5Mpa em temperaturas entre 120ºC e 300ºC, e de 2,0Mpa na temperatura de 300ºC.

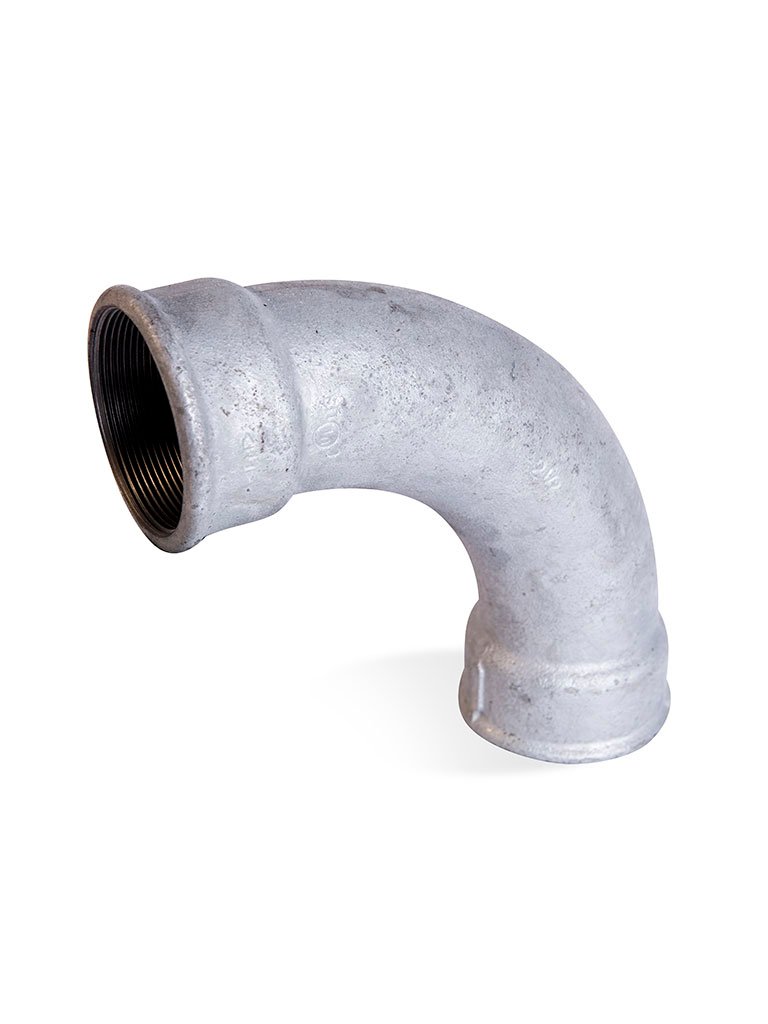

Utilizada para efetuar um desvio longo em 90 graus nas tubulações, conectando duas roscas macho. Pode ser usado na condução de água, vapor, óleo e outras aplicações hidráulicas em geral.
| Código | Diâmetro (mm) | Polegadas | Peso unitário (kg) | Qtd p/ caixa | Peso p/ caixa (kg) |
|---|---|---|---|---|---|
| 19183 | 15 | 1/2″ | 0,1003 | 100 | 10,030 |
| 19184 | 20 | 3/4″ | 0,1651 | 60 | 9,910 |
| 19185 | 25 | 1″ | 0,2658 | 60 | 15,950 |
| 19186 | 32 | 1.1/4″ | 0,4503 | 40 | 18,010 |
| 18635 | 40 | 1.1/2″ | 0,5775 | 20 | 11,550 |
| 19102 | 50 | 2″ | 0,9904 | 12 | 11,880 |
| 18385 | 65 | 2.1/2″ | 1,4415 | 6 | 8,650 |
| 18546 | 80 | 3″ | 2,3764 | 4 | 9,510 |
| 18547 | 100 | 4″ | 4,5693 | 1 | 4,570 |
