Os Módulos Endereçáveis Segurimax foram projetados para atender os exigentes requisitos de qualidade e performance de um sistema de detecção e alarme de incêndio.

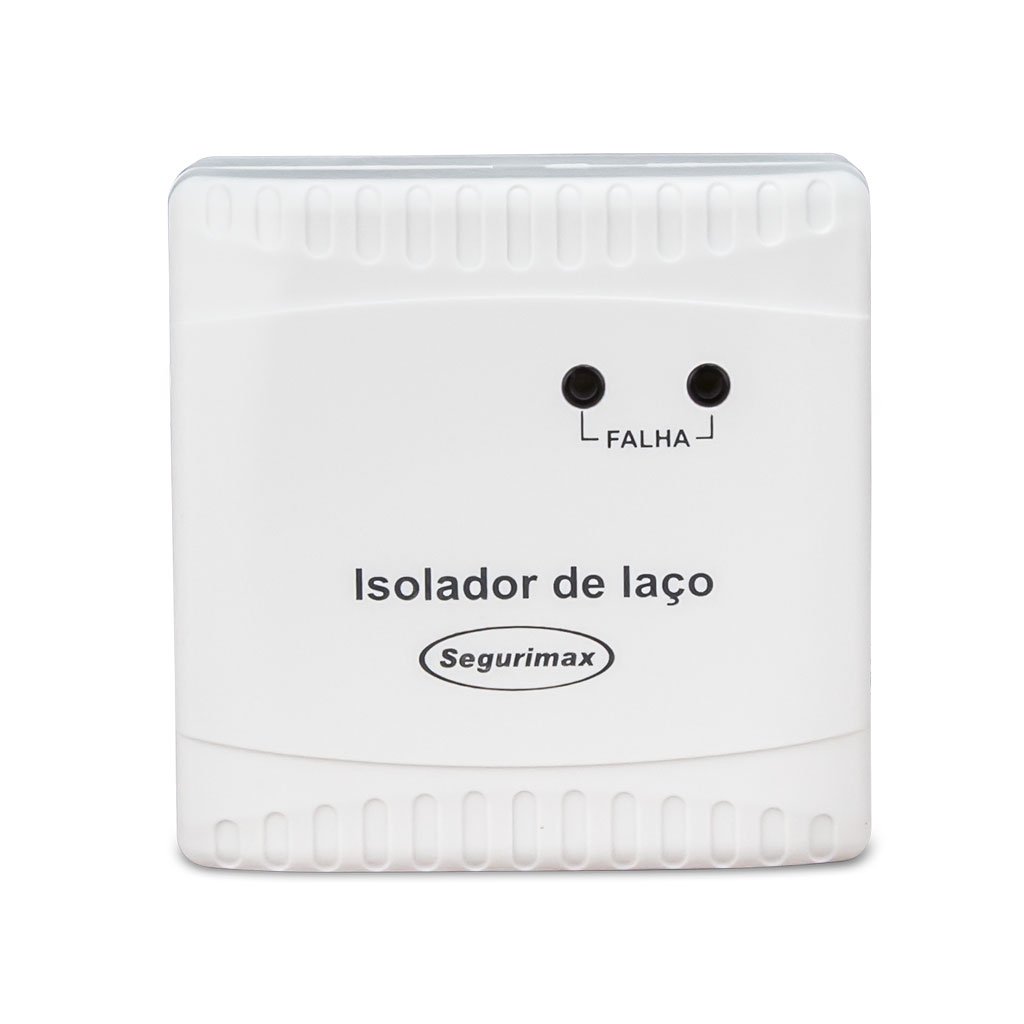

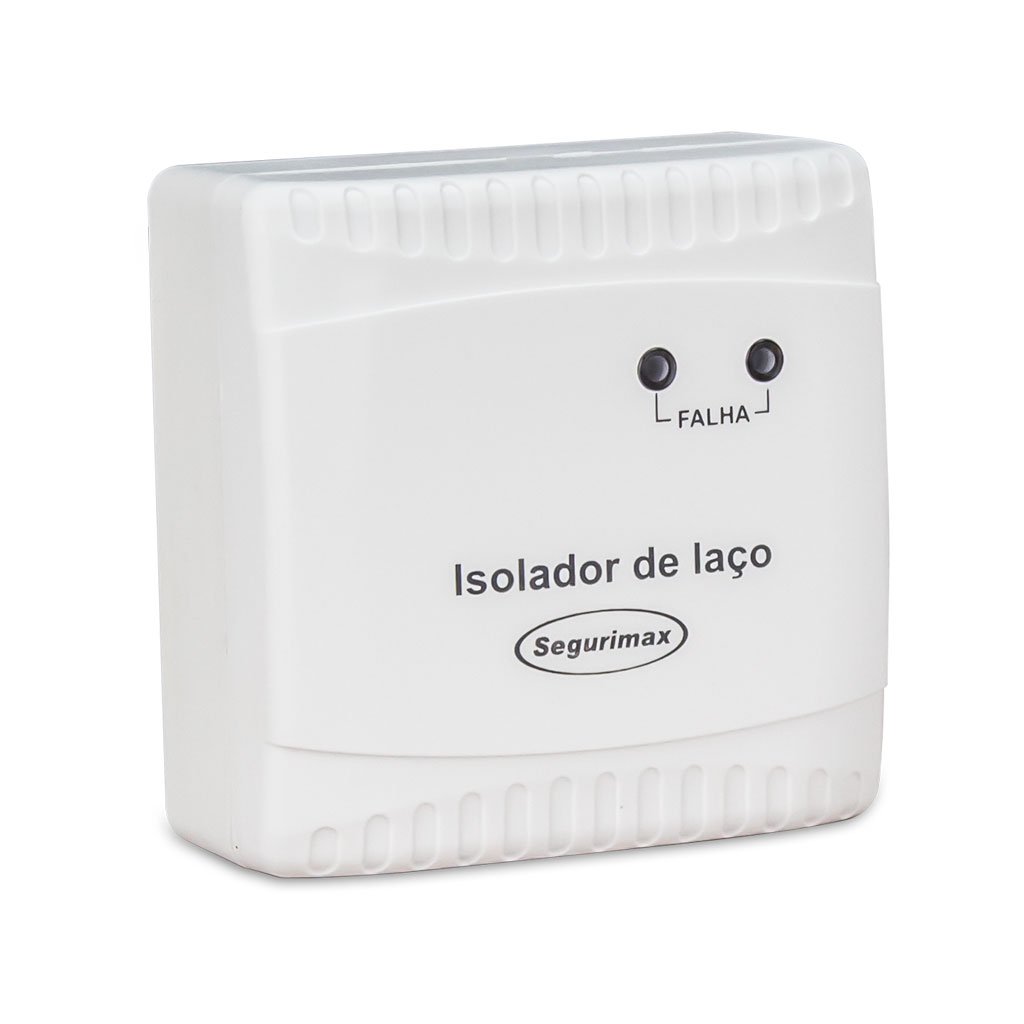

O Módulo Isolador de Laço é utilizado para proteger o circuito de detecção, isolando os dispositivos e garantindo o funcionamento do sistema caso houver curto circuito no laço. Portanto os dispositivos que não estiverem na parte afetada do laço, continuarão funcionando normalmente, garantindo assim maior confiabilidade do sistema. Quando este curto-circuito é removido, o isolador volta a funcionar normalmente.
O Módulo Isolador inicia sua operação automaticamente após a conclusão da instalação do sistema e start da Central de Incêndio Endereçável SMART 125L, monitorando tanto ENTRADA quanto SAÍDA do circuito.
CUIDADOS
- Leia atentamente as instruções do manual antes de sua instalação.
- O projeto de instalação do sistema deve ser realizado por um profi ssional com conhecimento da norma ABNT NBR 17240.
- Estes dispositivos não foram projetados para operação em ambientes extremos, como por exemplo, locais muito frios ou muito quentes e com humidade excessiva.
| Dispositivo | MIL27816 Módulo Isolador de Laço |
|---|---|
| Indicador visual – LED Amarelo | Desligado: monitorando / Aceso permanentemente: em alarme |
| Tensão de operação | 8 a 30 Vdc |
| Consumo em operação normal | ≤0,2 mA |
| Consumo em curto circuito no laço | ≤3 mA |
| Instalação | 2 fios do laço |
| Classe de instalação | Classe A ou B |
| Faixa de endereços | Não é endereçado |
| Temperatura de operação | -10°C a 50°C |
| Humidade | ≤95% |
| Grau de Proteção | IP20 |
| Peso | 125g |
| Dimensões | 85 × 85 × 40mm |
| Cor | Branco |
| Fabricado | Plástico ABS |
| Garantia | 1 ano |
