Os Módulos Endereçáveis Segurimax foram projetados para atender os exigentes requisitos de qualidade e performance de um sistema de detecção e alarme de incêndio.

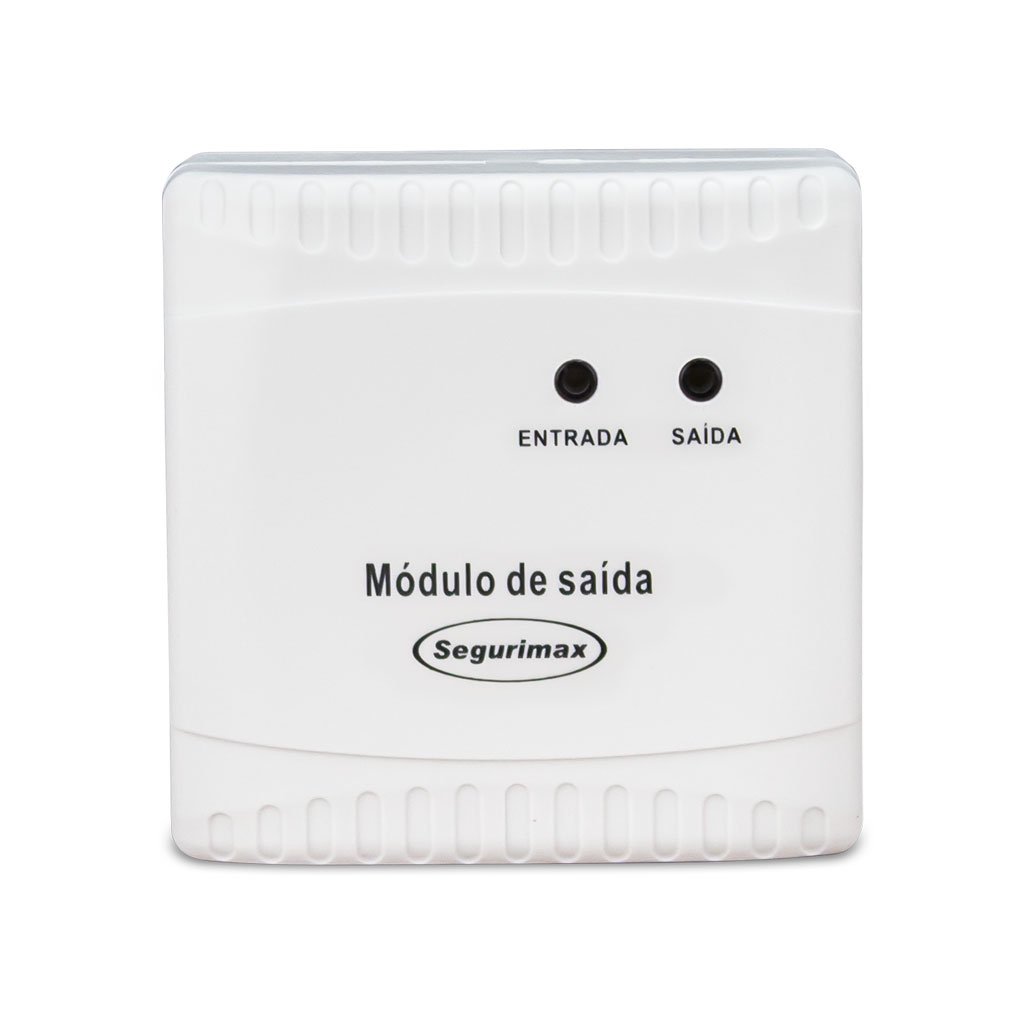

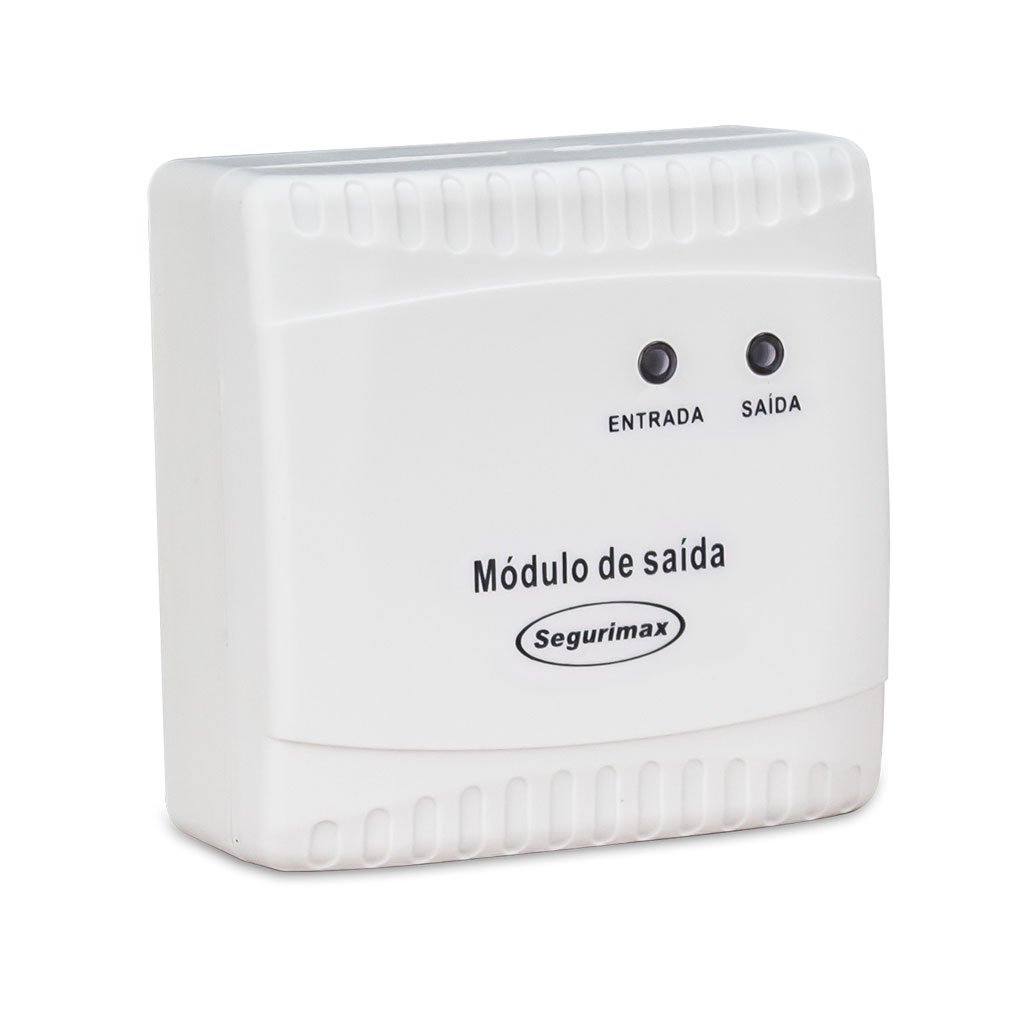

O Módulo de Saída é utilizado para acionar dispositivos externos, possibilitando maior versatilidade do sistema de detecção e alarme de incêndio. O acionamento é feito através de um contato NA (Normalmente Aberto) ou NF (Normalmente Fechado) que suporta até 2 A em 24 Vdc.
Além de acionar os dispositivos, o Módulo de Saída também permite receber um sinal de retorno do dispositivo acionado e enviar este sinal para a central. O retorno é proveniente de um contato NA e pode informar o estado de funcionamento do aparelho.
O contato de saída permite controlar e acionar vários equipamentos, como portas corta-fogo, dampers, contatores, sprinklers, relés, combate automático, bombas de pressurização, ventiladores de exaustão, eletro imãs de porta corta fogo assim como vários outros equipamentos compatíveis com contato NA.
CUIDADOS
- Leia atentamente as instruções do manual antes de sua instalação.
- O projeto de instalação do sistema deve ser realizado por um profi ssional com conhecimento da norma ABNT NBR 17240.
- Estes dispositivos não foram projetados para operação em ambientes extremos, como por exemplo, locais muito frios ou muito quentes e com humidade excessiva.
| Dispositivo | MS27819 Módulo de Saída |
|---|---|
| Indicador visual – LED Vermelho | Pisca a cada 2 seg. em monitoramento / Aceso permanente: em alarme |
| Tensão de operação | 8 a 30 Vdc |
| Consumo em monitoramento | ≤0,3 mA |
| Consumo em saída acionada | ≤15 mA |
| Capacidade do contato NA | 2 A@24 Vdc – 1 A@220 Vac |
| Classe de instalação | Classe A ou B |
| Faixa de endereços | 1 a 250 |
| Temperatura de operação | -10°C a 50°C |
| Humidade | ≤95% |
| Grau de Proteção | IP20 |
| Peso | 125g |
| Dimensões | 85 × 85 × 40mm |
| Cor | Branco |
| Fabricado | Plástico ABS |
| Garantia | 1 ano |
